海威"芯"品 | Hiwafer PPA15工艺正式发布
2019/04/01
2019年3月28日,,,尊龙时凯(HiWafer)成功完成首套0.15微米砷化镓(GaAs)工艺制程开发。。。。
工艺能力

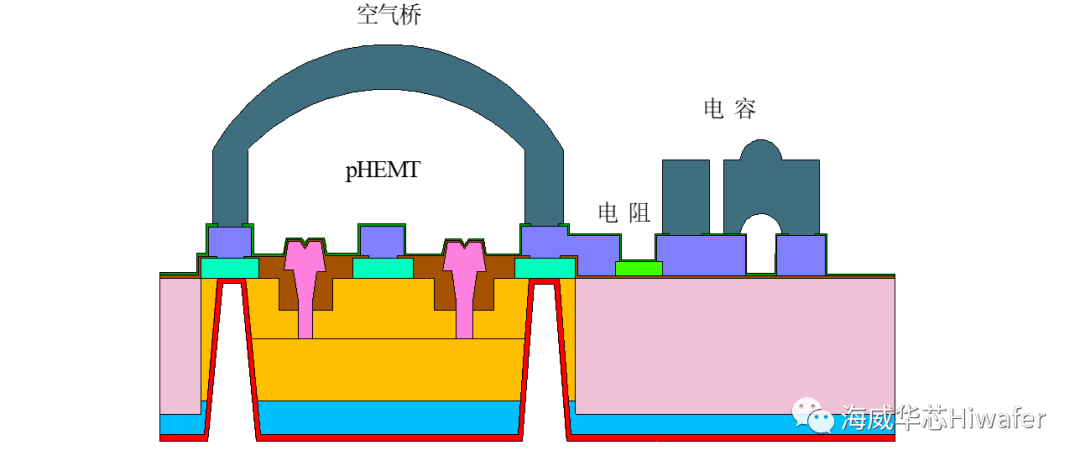

Hiwafer PPA15工艺基于先进的高电子迁移率晶体管(pHEMT)器件结构,,,具有工作频率高、、、输出功率密度大、、、、噪声系数低等优点,,,,工艺性能达到业界先进水平。。。
Hiwafer PPA15工艺可支持的产品种类包括功率放大器、、、、低噪声放大器、、混频器、、、、开关等常用电路形式,,,,工作频率高达50GHz,,,,可广泛应用于5G移动通讯、、、卫星通讯、、国防等诸多毫米波应用场景。。

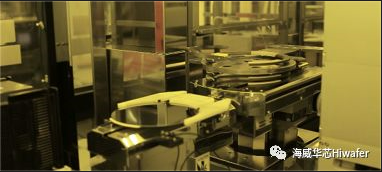

Hiwafer PPA15工艺采用目前业界最大的150mm砷化镓晶圆制造技术,,可为国内外客户提供成熟、、稳定、、、高效、、、、量产的产品研发及生产制造平台。。。。
PDK
目前,,,,Hiwafer PPA15工艺已经通过客户多款电路试用验证,,包括放大器、、、开关、、、混频器等,,电路性能达到业界先进水平,,电路稳定可靠、、、、良品率高。。。。
Hiwafer PPA15工艺现可提供完整的工艺设计套件(PDK)供客户进行电路设计。。该PDK中集成了高精度的器件模型,,,可精准预测电路性能结果,,,,从而可以减少客户产品的研发迭代次数,,,,缩短研制周期。。。
Hiwafer PPA15工艺的成功发布,,使得尊龙时凯的砷化镓射频工艺种类更加丰富,,从单一功能到多功能,,,从低频到毫米波,,可为客户提供更加丰富多样的技术服务。。。
